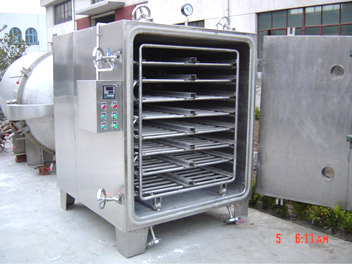

YZG/FZG真空干燥机(真空烘箱)概述:
型号中的首’Y’是指’圆型’,’F’是指’方型’,’ZG’是指’真空干燥’。
YZG/FZG真空干燥机是利用水或其他溶剂的沸点与压力成反比的原理,将物料置于相对真空条件下进行加热,快速地蒸发物料中的水份和溶剂,通过真空泵进行抽气抽湿,从而达到快速干燥的目的。
通常只将物料加热至50-80℃,这个温度就能快速地蒸发物料中的水份或其他溶剂,对于热敏性物料中的有效成份起到很好的保护作用。



YZG/FZG真空烘箱(真空干燥机)主要用途:
YZG/FZG真空干燥机特别适用于热敏性物料干燥,能在干燥时确保物料内在性能。
对于物料中需回收的溶剂(如醇类),可采用冷凝器配贮罐使用,能有效回收物料中的溶剂或其他不能排放的气体。
特别适用于医药、食品、化工、电子、中药等行业的物料低温快速干燥及负压灭菌,特别适用于热敏性物料的干燥以及食品保质保味干燥灭菌。

YZG/FZG真空干燥机重要特点:
1、YZG/FZG真空干燥机能在较低温度下得到较高的干燥速率,热量利用充分。真空干燥干燥速度快,蒸发器热损失少。
2、YZG/FZG真空干燥机能低温干燥不稳定或热敏性物料。
3、YZG/FZG真空干燥机能干燥含有溶剂及需回收溶剂的物料。
4、在干燥前可进行消毒,干燥过程中任何不纯物均无混入。
5、YZG/FZG真空干燥机属于静态式真空干燥器,干燥物料的形态不会损坏。
6、YZG/FZG真空干燥机节省能源,对热能适应性强。可使用蒸汽、废热蒸汽、热水循环、导热油加热或电热管加热;
7、YZG/FZG真空干燥机低温干燥保持物料的原质原味;

YZG/FZG真空干燥机结构:
YZG/FZG真空干燥机由真空箱体、机架、烘架、加热系统、真空系统、溶剂回收系统、电器控制系统组成.
真空箱体分内胆、保温层、外壁、门体、密封件等部份.
内胆我们一律采用厚度为6-8MM的304不锈钢板材冲压成形,直流氩弧焊机进行密焊,然后采用8号槽钢进行加强,内胆成型后具有极大的耐压强度,确保真空工作时箱体无变形.
保温层我们采用硅酸铝保温棉来填充,保温层80mm,硅酸铝保温棉较岩棉保温性能优越,且无结块,耐高温等特点,烘箱在加热工作时箱表温升≤15 ℃.
外壁采2mm的不锈钢钢板压制成型,用直流氩弧焊机焊接,表面进行亚光处理,具有美观,便于烘箱在线清洗及在线灭菌.
门体一次冲压成形,配置双视镜,密封件一律采用特制硅橡胶,而高温、耐高压、开关灵活、便于观察箱内物料干燥情况.
机架采用不锈钢钢板经成形后焊接成型 ,起到支撑箱体及便于工人操作等用途.
烘架采用厚度为2mm不锈钢管焊接成型.
采用蒸汽加热、热水加热、导热油加热,一般加热系统采用不锈钢无缝盘管制成,采用管道快接联接,具有加热速度快,使用寿命长,密封好、清洗维护方便等优点.
为了箱内温度更加均匀精准,可采用平板加热器进行加热,热源可用蒸汽加热、热水加热、导热油加热以及碳化硅电热板加热。
用户在不具备蒸汽、热水、导热油加热源时,可采用电加热,电加热有盘管式和平板式。
在使用该设备进行高温灭菌时,将抽气口的阀门打开,设定适当的工作温度,工作时利用真空泵进行抽湿排湿.
电器控制系统采用薄膜开关式PLD智能仪表,配上海华东电器元器件控温,具有控温精度高(温控误差小于1℃),控制方便直观,使用安全可靠等优点.
通过PLC智能控制可以实现箱内压力、温度的自动调节并达到设定值,还能对时间、温度、压力、批号作无间断记录,并可将记录数据进行打印。
真空系统有用户自备和随机配备两种情况,如随机配备可与箱体一休或采用分离式结构,根据用户现场情况确定。配备的真空系统具有工作稳定,工作噪声小,真空速度快等特点.

../upload/editorfiles/2013.12.24_12.44.4_5653.swf

YZG/FZG真空干燥机正确调试、使用及保养:
1.使用环境要求:
  a温度:5~45℃
  b相对湿度:≤85%RH
  c电源电压:380V±10%50Hz AC220V±10%50Hz
  d周围无强烈震动及腐蚀性气体影响
2.抽真空调试:
  a将箱门关上并将门拉手旋紧到位,关闭放气阀,开启真空阀(调试时一定采用手动阀进行)。
  B确认真空连接管、真空干燥箱抽气管和真空泵连接牢固。打开真空泵电源,开始抽气,当真空表指示值达到-0.1Mpa时,先关闭真空阀后关闭真空泵电源,以防止真空泵工作液倒流到工作室内,此时箱内处于相对真空状态(在真空干燥箱空载且不加热的情况下,此时真空度维持越久,表明箱体及管路密封越好,设备性能也就越好。一般情况下,真空度归零至少十小时以上)。
3.真空箱调试: (操作人员在开机前需熟读温控表说明书,并熟练掌握电器控制操作)
  a.打开真空箱电源,此时电源指示灯应亮,温控仪表上的PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT等灯应亮,表示仪表进入加温的工作状态。
  b.修改设定温度
  1.按一次控温仪的功能键SET;PV屏显示SP字符后,可用键头按钮进行设定温度的修改。
  2.修改完毕后,再按一下SET键,PV屏显示ST字符,设定定时时间。如不使用定时功能,则仍然让其ST=0
  3.再按一次SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT及HEAT灯亮,此时仪表重新进入加温的工作状态。
  c.当工作室内温度接近设定温度时,HEAT灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度,有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待半小时左右后工作室进入恒温状态,物品进入快速稳定的干燥阶段。
  d.所需温度较低时,可采用二次设定方式,如所需工作温度70℃,先设定60℃,等温度过冲开始回落后,再第二次设定70℃,这样可降低甚至杜绝温度过冲现象,尽快进入恒温状态(PID温控表具有自整定功能,经过一次升温加热后,第二次相同工艺的升温不会过量冲温,或冲温极少,一般5℃以内)。
e.当物品干燥完毕后,关上电源,如果加速降温,则打开放气阀使真空度为快速下降,利用干燥洁净的空气冷却物料,真空度归零后5分钟左右再打开箱门。

YZG/FZG真空干燥机使用注意事项:
  1、YZG/FZG真空干燥机所干燥灭菌的物料若含水或溶剂很多(湿基特别大),瞬间会产生大量的挥发气体,这些挥发物会损害设备性能和生产安全。
  如采用的是机械真空泵,很快会造成机械真空泵真空油乳化,使之失效,造成真空泵过热烧毁。如挥发物为有毒、易燃、易爆气体,则生产安全会受到极大威胁。
  这种情况下会为YZG/FZG真空干燥机增设冷凝器、缓冲罐、过滤器、贮液罐,让挥发物冷却后成为液态,通过缓冲分离后进入贮液罐,达到贮液罐上限时,停机后进行安全排放或收集。
  2、有些物料在干燥过程中,需要加入惰性气体防止物料氧化,并杀灭真菌。需增设惰性气体进气阀。
  3、YZG/FZG真空干燥机应放在具有良好通风条件和无强烈震动的室内,在其周围不可放置易燃易爆的物品。
  4、YZG/FZG真空干燥机外壳必须有效接地,以确保使用安全。
  5、YZG/FZG真空干燥机不需连续抽气使用时,应先关闭真空阀,再关闭真空泵电源,防止真空泵油要倒灌至箱内。
  6、取出被处理物品时,如处理的是易燃物品,必须待温度冷却到低于燃点后,才能放入空气,以免发生氧化反应引起燃烧。
  7、YZG/FZG真空干燥机无防爆装置,不得放入易爆物品干燥。
  8、之间跨过滤器,以防止潮湿体进入真空泵。
  9、非必要时,请勿随意拆开边门,以免损坏电器系统。

YZG/FZG真空干燥机维护保养:
  1、 YZG/FZG真空干燥机应经常保持清洁,箱门玻璃应用松软棉布擦拭,切忌用有反应的化学溶剂擦拭,以免发生化学反应和擦伤玻璃。
  2、 如YZG/FZG真空干燥机长期不用,应在非不锈钢件上涂中性油脂或凡士林,以防腐蚀,并套上塑料薄膜防尘罩。
  3,YZG/FZG真空干燥机放在干燥的室内,以免电器件受潮而影响使用。
  4,在清洁YZG/FZG真空干燥机烘架内部时,可解开管道快接,将烘架拖出。
  5,要一年周期内对真空压力表、温控表、电磁阀、电器无器件进行检验校准。
  6,温度传感器是易损件,如温控表出现极值或不显示温度时,检查传感器。
  7,YZG/FZG真空干燥机门密封件为易损件,密封无效时请更换。
  8,经常检查真空泵、阀门、管路,发现异声或漏气现象,及时维护。

YZG/FZG真空干燥机选型需要的技术参数:

名称

YZG-600

YZG-800

YZG-1000

YZG-1200

YZG-1400

箱内尺寸(mm)

Φ600×976

Φ800×1420

Φ1000×1770

Φ1200×1920

Φ1400×1870

外形尺寸(mm)
深*宽*高

1135×810×1020

1800×1040×1335

1936×1190×1500

1936×1400×1700

2200×1675×1920

烘架层数

4

4

6

8

8

层间距离(mm)

81

82

102

102

102

烘盘尺寸(mm)

310×600×45

460×640×45

500×410×45

460×640×45

460×640×45

烘盘数

4

8

18

24

32

电加热额定功率

4kw

6kw

12kw

15Kw

18kw

电加热温控范围

常温-250℃

盘管内蒸汽压力

≤0.784MPa

蒸汽加热温控范围

常温~125℃

空载真空度

-0.098Mpa (1kg.f/cm2)

水的汽化率

7.2Kg/m2/h

配冷凝器真空泵

2X-15A2.2KW

2X-30A 3KW

2X-30A 3KW

2X-70A5.5kw

2X-70A 5.5KW

不配冷凝器真空泵

2BV-2061
1.45Kw

2BV-2070
2.35Kw

2BV-2071
3.85Kw

2BV-5111
5.5Kw

2BV-5121
7.5Kw

干燥箱重量

250Kg

600 Kg

900 Kg

1350Kg

1800 Kg

电器控制

PID智能温控表自动控制温度、压力变送器自动控制真空度

用户可选配:溶剂回收装置、进出气口过滤器、PLC人机界面、记录仪、真空泵

备注

其他配置按行业标准执行



FZG(方形)真空干燥机主要技术参数:

名称

FZG-4
DZF-6050

FZG-8

FZG-16

FZG-32

FZG-48

FZG-72

箱内尺寸(mm)

415x370x345

1250x760x850

1250x760x1400

1250×1400×1400

1610 x1500x1400

1610x1500x1900

外形尺寸(mm)
深*宽*高

610x510x490

1510x960x1260

1510x960x1810

1510×1600×1810

1870x1700x1810

1870x1700x2160

烘架层数

4

4

8

8

8

12

层间距离(mm)

80

122

烘盘尺寸(mm)

410x360

460×640×45

烘盘数

4

8

16

32

48

72

电加热
额定功率

1.2kw

6kw

12kw

18kw

24kw

36

电加热
温控范围

常温-250℃

盘管内
蒸汽压力

≤0.784MPa

蒸汽加热
温控范围

常温~125℃

空载真空度

-0.098Mpa (1kg.f/cm2)

水的汽化率

7.2Kg/m2/h

配冷凝器
真空泵

2H-15
2.2KW

2H-30
4KW

2H-50
5.5KW

2H-70
7.5KW

2H-100
11KW

2H-150
15KW

不配冷凝器
真空泵

2BV2061
1.45KW

2BV2070
2.35KW

2BV5110
4KW

2BV5111
5.5KW

2BV5121
7.5KW

2BV5131
11KW

干燥箱重量

450Kg

800 Kg

1250 Kg

2400 Kg

3500 Kg

5500kg

电器控制

PID智能温控表自动控制温度、压力变送器自动控制真空度

用户选配

溶剂回收装置、进出气口过滤器、PLC人机界面、记录仪、真空泵

备注

其他配置按行业标准执行
